“十四五”水库信息化怎么做?您要的解决方案来了!

作者: 秦皇岛六合科技开发有限公司发布时间:2021-12-31 13:35:32点击:676


◆ 水库现状

微信图片1

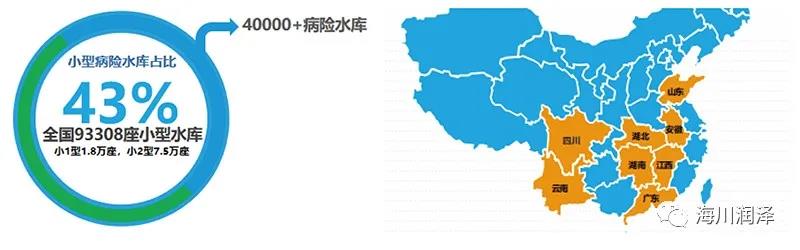

● 全国现有水库9.8万余座,小型水库占95.3%。小型水库数量最多;

● 主要分布山东、安徽、江西、广东、湖南、湖北、四川和云南,小型水库数量超过5000座。



历年溃坝数量分布图

微信图片2

微信图片3

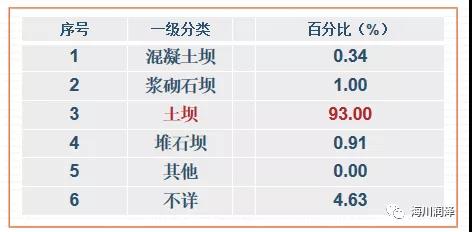

全国中小型水库9万余座,其中4万余座存在病险,1954年至今,约有3500余座发生溃坝事故,小型水库占90%以上。


微信图片4

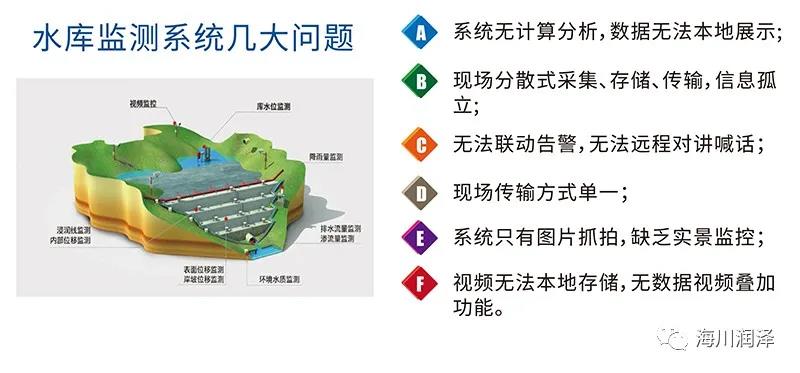

目前小型水库大坝安全监测水平薄弱。全国水库大坝安全监测调研结果显示:小型水库90%以上无安全监测。
微信图片5

◆ 国家政策
微信图片6


2021年4月国务院办公厅发布《关于切实加强水库除险加固和运行管护工作的通知》。重点提出提升信息化管理能力,加快建设水库雨水情测报、大坝安全监测等设施,健全水库安全运行监测系统。积极推广5G应用、大数据和人工智能等技术。


解决方案
微信图片7

水库信息化系统可分为:雨水情监测系统、大坝安全监测系统、广播预警系统、语音对讲系统和LED本地显示系统等,通过4G/北斗/调频/光纤等无线+有线的方式,实现对水库智能化遥感、遥知和遥控。


●  雨水情监测系统
微信图片8

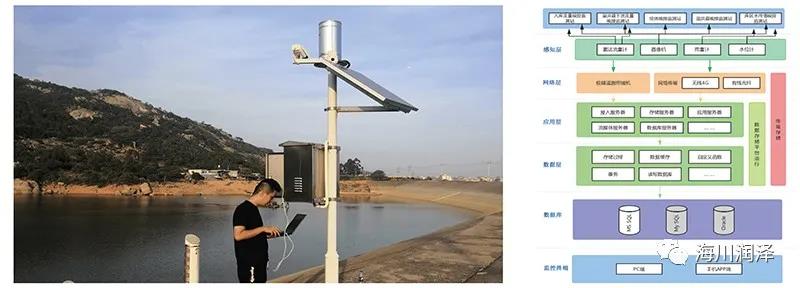

雨水情监测主要实现库区雨水情和视频监测、入库流量监测溢洪道下泄流量监测和坝体监控等。针对水情、雨情全过程的远程自动采集、视频监视,实时记录水库雨量、水位、流量的动态变化过程。通过对监测的水情、雨情数据进行分析,为水库管理部门提供评估辅助决策依据,实现科学调度配置。

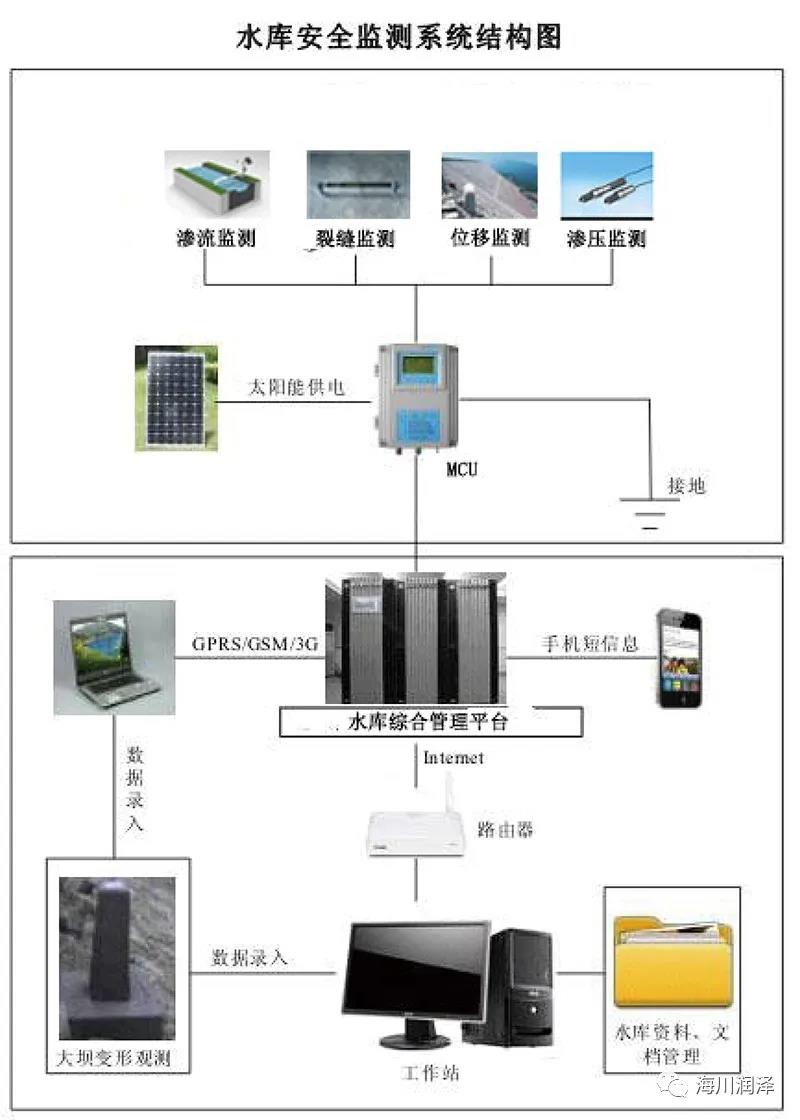

● 大坝安全监测系统
微信图片9

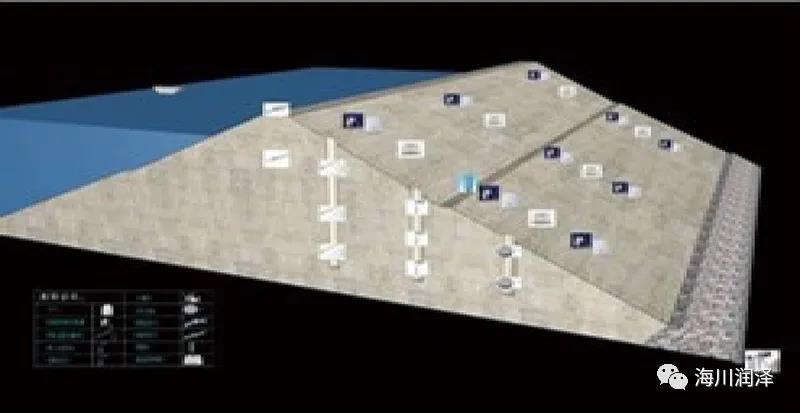

水库大坝在运行过程中,受降雨、水压力和温度等变化的影响,包括水库大坝本身存在老化和损坏等,均可能产生安全问题,存在安全隐患。为了验证设计和施工质量,保证大坝运行的安全,及时发现问题,需要对大坝进行全面的安全监测。主要实现对坝体渗流、渗压、表面位移和大坝裂缝在线实时监测,及时发现隐患。
微信图片10
软件系统

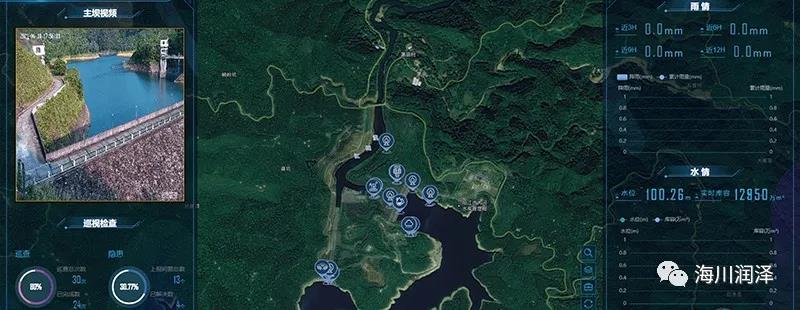

◆ 水库综合管理平台
微信图片11

水库信息管理系统将基于GIS形象直观地分析评价大坝的安全性,实时采集、传输、接收各测点的监测监控信息。该系统实现水库公共数据的全面整合与共享,建立集水库一张图、实时水情、实时雨情、实时流量、实时水质、视频监控、大坝安监、闸门控制集成、工程巡查、应急管理、办公管理、统计信息、预警发布以及系统管理等功能于一体的工程管理Web系统和移动客户端系统,建立水库大坝安全预警体系,实时评估水库大坝安全状态,并根据数据绘制过程线图、断面浸润线图、数据年报表、月报表以满足工程管理的需要。

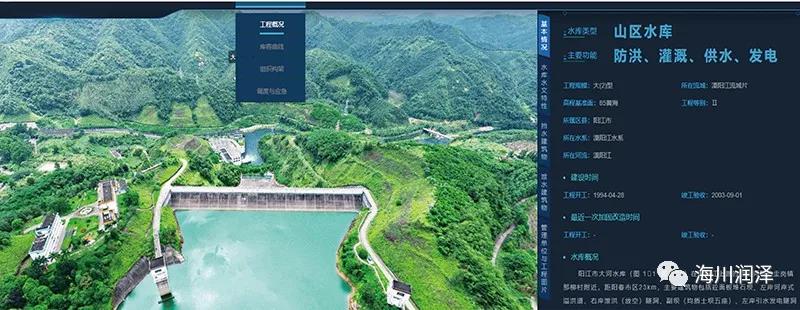

◆ 水库基础信息
微信图片12
水库基本信息包括水库的VR/三维的展示,以及水库的基本情况、水库水文特性、挡水建筑物、泄水建筑物、其他建筑物、运行管理、监测与安全、管理单位与图、注册登记等内容。

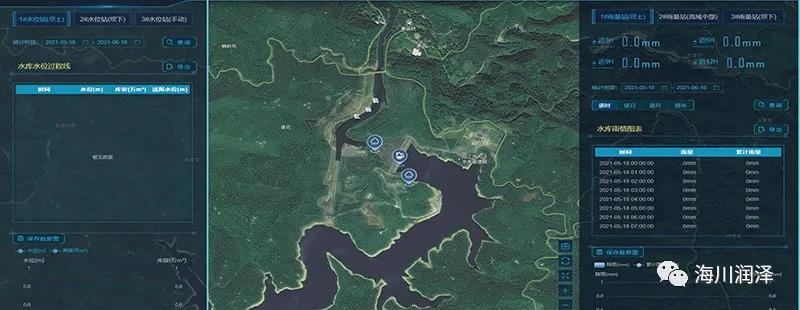

◆ 综合监测

微信图片13

对水库雨水情、水质、流量等要素数据实时监测采集,统计分析形成数据报表,供相关部门提供决策依据。



◆ 视频监控

微信图片14

实时视频监控,并实现数据叠加,可支持多种视频排列展示形式和单个视频展示。



◆ 大坝安全监测

微信图片15

微信图片16

微信图片17

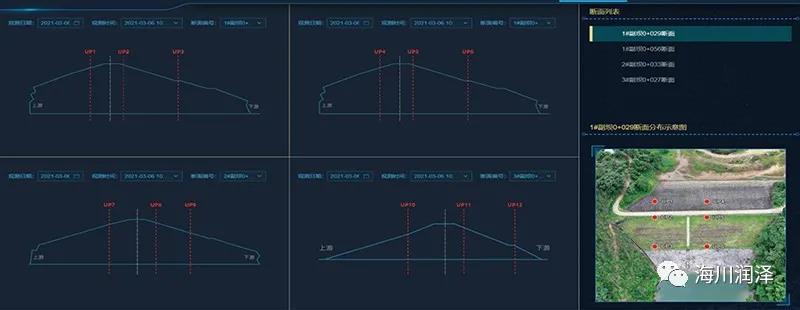

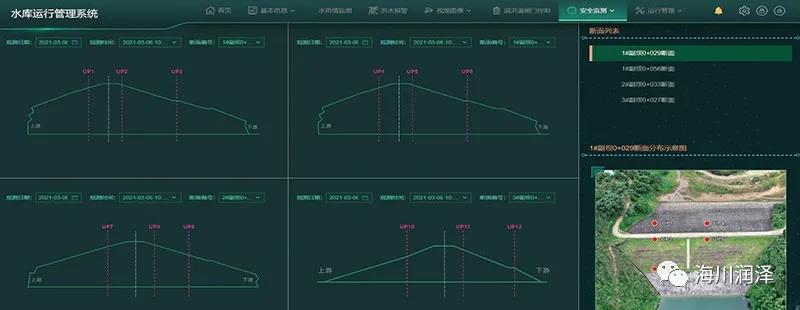

实时监测大坝渗流、渗压、表面位移和大坝裂缝。建立水库大坝安全预警体系,实时评估水库大坝安全状态,并根据数据绘制过程曲线图、断面浸润线图、数据年报表、月报表以满足工程管理的需要。



◆ 水库预警

微信图片18

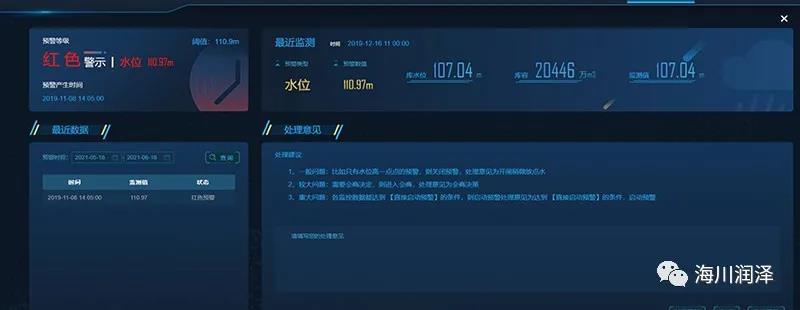

基于一张图以数据列表、图标闪烁以及统计图等形式突出显示水位、雨量、水质、流量等实时预警信息。用户点击预警点位可获取预警具体信息,包括预警水库、类型、时间、预警内容等。



◆ 巡检运维

微信图片19

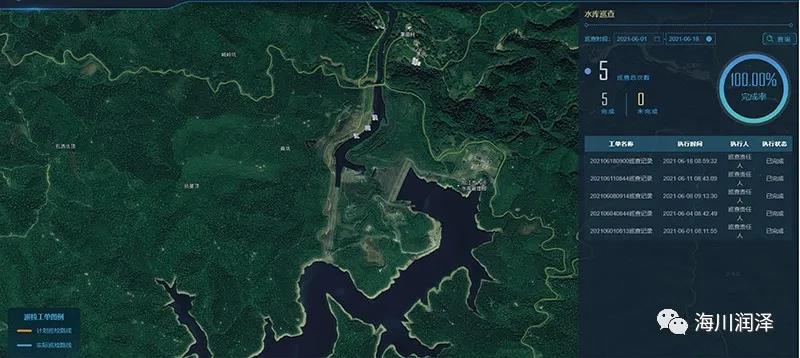

水库巡检是水库巡检人员现场巡检问题、巡检记录管理,为“三个责任人”提供详细水库巡查所需数据,及时掌握水库安全运行存在的问题。


系统特点

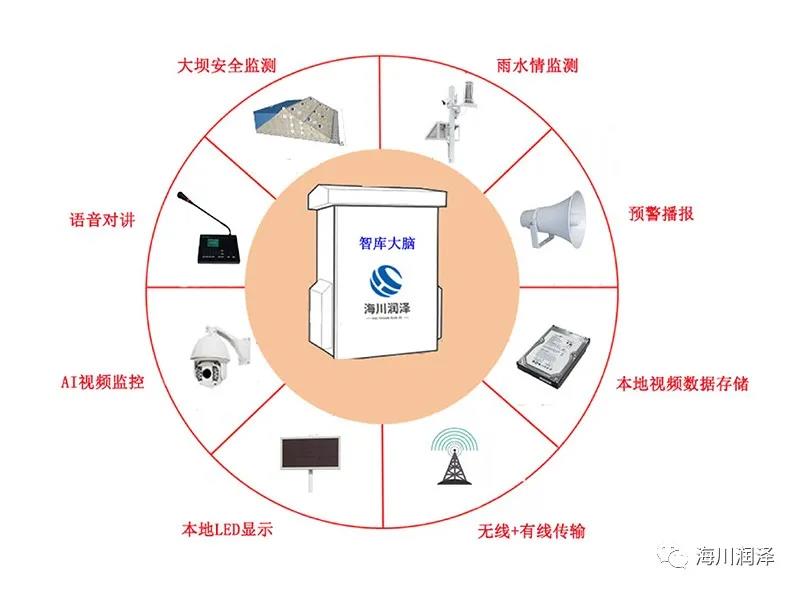

● 一库一脑

微信图片20



▪ 支持传感器通过LORA到智库大脑实现无线数据互换,解决布线困难的问题;

▪ 支持雨量,水位等数据的实时采集,远程配置,数据异常处理,传感异常分析;

▪ 支持8路网络摄像机对接,视频实时监控,2T本地存储,远程实时调看视频,解决视频无线传输流量大的问题;

▪ 支持AI视频识别,可对入侵人员自动报警(可录制报警内容);

▪ 支持语音对讲,解决库区紧急情况对讲处理;

▪ 支持本地LED对雨量,水位和库容的实时展示,直观了解当前水库状况;

▪ 支持4G/光纤传输,支持北斗卫星对接传输,多种通讯方式;

▪ 支持数据视频叠加功能。

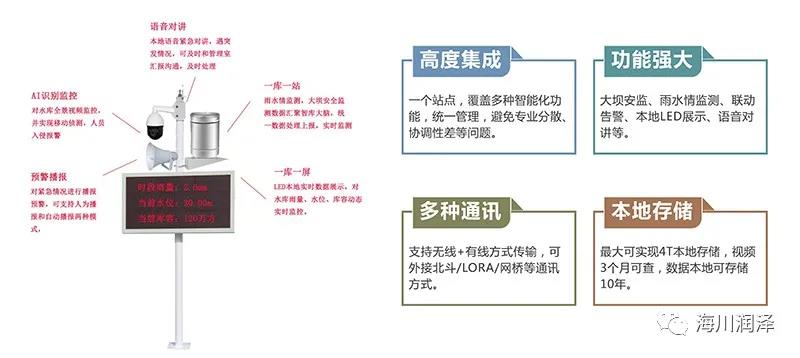

● 一库一站
微信图片21
● 一库一云

微信图片22

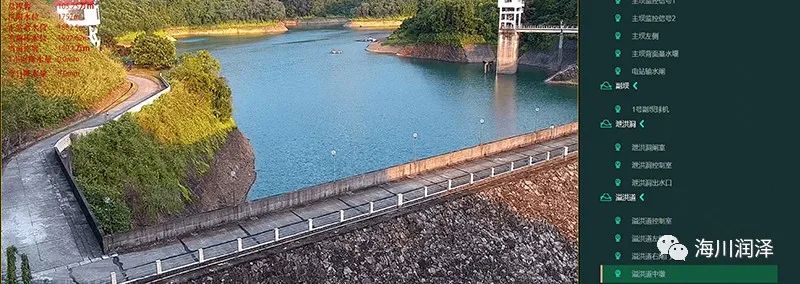

视频数据叠加展示,多要素融合,实时更新。
