C3P一分钟精讲 | 铸件分区,调流量,平流态

作者: 发布时间:2021-02-01 12:04:58点击:793


要想获得平稳的流态,减少内部包卷,在设计前期,应用铸件分区,非常必要!



铸件分区的重要性:


铸件分区,一般很少有书本介绍这个概念,但在实际的工程案例中,却又经常用到。

在多口进浇的流道设计中,由于铸件结构的不同,每个内浇口面积应该是不一样的,否则,很容易导致流态不平衡,形成内部包卷,产生不可避免的气孔缺陷。

这就要求设计师在前期的设计中,预估每一个进浇口对应的覆盖区域,通过比例关系,计算每个进浇口的面积。

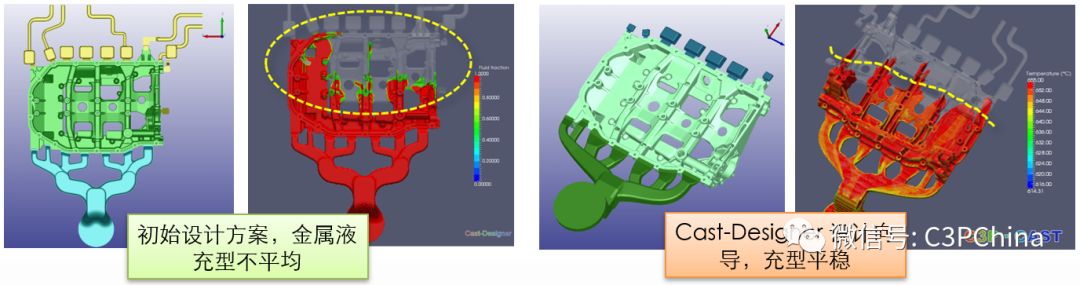

左侧未经分区,每个内浇口平均分布,但明显左侧进水量大于右侧,结果导致铸件中部形成了大量的包卷区域。而右侧则经过铸件分区计算,金属液充型平稳,未发现大面积包卷。

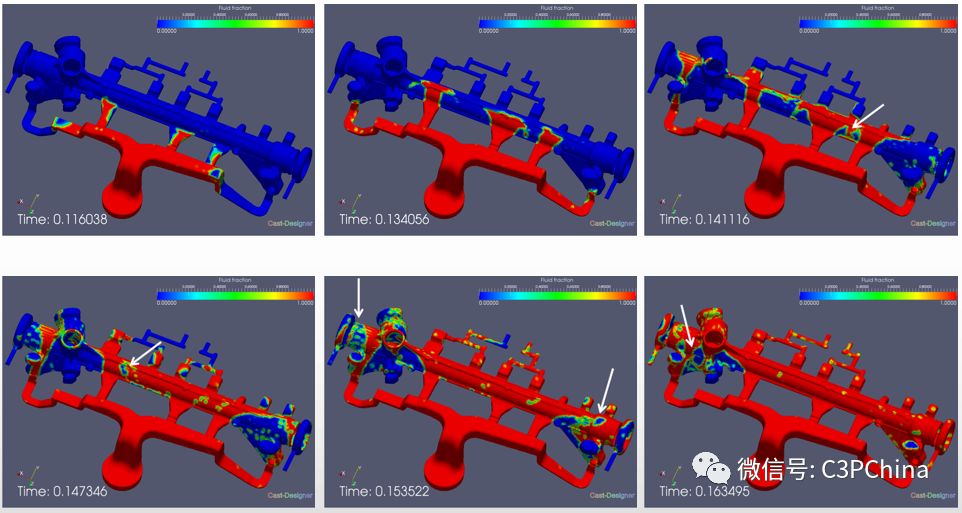

未经铸件分区计算,导致多处包卷:

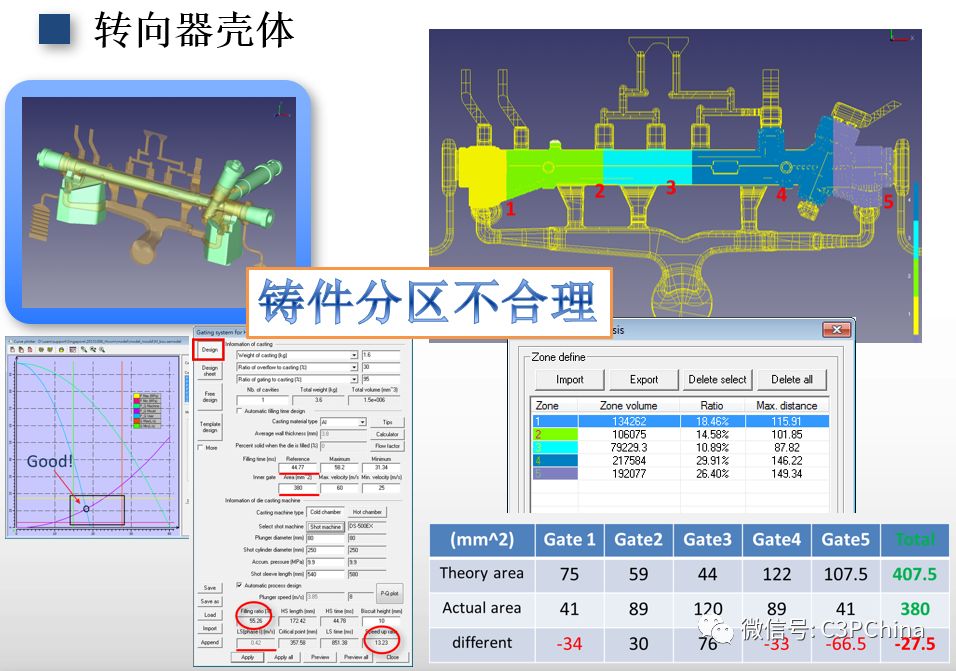

以下为实际工业案例,出现大量包卷区:



C3P一分钟精讲,初衷是用最短的时间,分享一些铸造工艺设计与分析的经验。虽然是点点滴滴,愿能汇流成河,如果铸友们喜欢,
